了解如何连接一个游标LabQuest传感器，一个使用BTA或BTD连接器，到您的数据收集平台。选择适当的选项卡查看特定平台的连接说明。

选择您正在使用的软件和接口类型。

图形分析和图形分析专业

在开始之前，您需要下载并安装图形分析。

支持USB接口

LabQuest 2
LabQuest流
LabQuest迷你
走吧!链接
原始LabQuest

连接指令

  1. 将传感器连接到接口。
  2. 将接口连接到计算机的USB接口上。
  3. 启动图形分析。
  4. 软件将识别传感器并加载默认的数据收集设置。现在你可以继续你的实验了。

本平台不支持在图形分析上通过蓝牙连接接口。

请参阅记录器的数据共享说明箴3(以下)或LabQuest。

日志记录器箴3和记录器Lite

确保您运行的是最新版本的软件。

日志记录器箴3.
记录器Lite

支持USB接口

LabQuest 2
LabQuest流
LabQuest迷你
走吧!链接
原始LabQuest
LabPro

连接指令

  1. 启动数据采集软件，在“文件”菜单中选择“新建”。
  2. 将传感器连接到接口。
  3. 将接口连接到计算机的USB接口上。
  4. 软件将识别传感器并加载默认的数据收集设置。现在你可以继续你的实验了。

确保您运行的是最新版本的Logger箴3.Logger Lite不支持此选项。

日志记录器箴3.

支持蓝牙接口

LabQuest流

连接指令

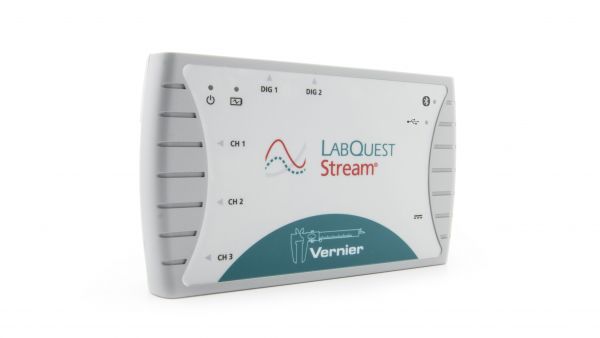

  1. 确保您的LabQuest Stream已充电或连接到交流电源。
  2. 将传感器连接到LabQuest Stream。
  3. 打开您的LabQuest流按一次电源按钮。
    • Power LED会发出绿色的光，蓝牙LED会发出蓝色的光。
  4. 将LabQuest Stream与您的计算机配对。
    • LabQuest Stream的序列号，显示在背面的标签上，是设备的名称。
    • 窗口:打开Windows的设置对话框，导航到蓝牙设置，并与您的LabQuest流配对。
    • macOS:打开系统设置，导航到蓝牙设置，并与您的LabQuest流配对。
  5. 启动日志记录器箴3，在“文件”菜单中选择“新建”。
  6. 从实验菜单，选择连接接口>无线LabQuest流>扫描无线LabQuest流。
  7. 从发现的设备列表中选择你的LabQuest流。
    • 连接时，LabQuest流上的蓝牙LED会发出蓝色的光(不再闪烁)。
  8. 软件将识别传感器并加载默认的数据收集设置。现在你可以继续你的实验了。

数据共享让您流数据收集与记录器箴3到多个正在运行的设备图形化分析或图形化分析专业．您的计算机必须与您的设备使用相同的Wi-Fi网络。(Logger Lite不支持此选项。)

  1. 将传感器连接到Logger箴3 .通过USB或蓝牙接口连接如上所述。
  2. 实现数据共享在日志记录器箴3.
  3. 在您希望与之共享数据的设备上启动图形分析。
  4. 点击或利用
  5. 从已发现的数据共享源列表中选择您的计算机。
    • 如果您的图形分析版本解锁了图形分析专业版的功能，选择本地数据共享选项来查看发现的设备。
    • 如果您的计算机没有显示在列表中，请单击或轻按并输入你电脑的IP地址和端口。
  6. 图形分析应用程序将连接到您的计算机。现在你可以继续你的实验了。

注意:日志记录器箴3不能通过数据共享接收数据，只能作为数据共享源。

在开始之前，您需要下载并安装图形分析。
注意:您不能使用谷歌播放版本的图形分析在Chromebook传感器数据收集。

图形分析和图形分析专业

支持USB接口

LabQuest 2
LabQuest流
LabQuest迷你
走吧!链接
原始LabQuest

连接指令

  1. 将传感器连接到接口。
  2. 将接口连接到计算机的USB接口上。
  3. 启动图形分析。
  4. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

本平台不支持通过蓝牙连接接口。

请参阅LabQuest或Logger的数据共享说明箴3(计算机)。

选择您正在使用的软件和接口类型。

图形分析和图形分析专业

在开始之前，您需要下载并安装图形分析。

支持蓝牙接口

LabQuest流

连接指令

  1. 确保您的LabQuest Stream已充电或连接到交流电源。
  2. 将传感器连接到LabQuest Stream。
  3. 打开您的LabQuest流按一次电源按钮。
    • Power LED会发出绿色的光，蓝牙LED会发出蓝色的光。
  4. 启动图形分析。
  5. 利用从新实验列表中
  6. 利用．
  7. 从发现设备列表中选择您的设备。
    • LabQuest Stream的序列号，显示在背面的标签上，是设备的名称。
    • 连接时，LabQuest流上的蓝牙LED会发出蓝色的光(不再闪烁)。
  8. 利用．
  9. 应用程序将识别传感器，并加载默认的数据收集设置。你现在可以继续你的实验了。

本平台不支持USB接口连接。

请参阅LabQuest 2或Logger的数据共享说明箴3(计算机)。

图形化分析吉瓦

在开始之前，您需要下载并安装图形分析GW。

支持蓝牙接口

去无线连接
LabQuest流

连接指令

  1. 确保您的蓝牙接口已充电或连接到交流电源。
  2. 将传感器连接到接口。
  3. 按一次电源按钮打开你的界面。
    • 无线连接:LED会闪烁红色。
    • LabQuest流:Power LED会发出绿色的光，蓝牙LED会发出蓝色的光。
  4. 发射图形分析GW。
  5. 利用以显示选择源对话框。
  6. 选择适当的源选项，然后从发现的设备列表中选择您的设备。
    • 去无线连接
      • 来源选项:无线设备
      • Go Wireless Link的名称是用户可配置的．
      • 连接时，Go Wireless Link上的LED会闪烁绿色。
      • 利用完成进入数据采集模式。
    • LabQuest流
      • 来源选项:LabQuest流
      • LabQuest Stream的序列号，显示在背面的标签上，是设备的名称。
      • 连接时，蓝牙LED会发出蓝光(不再闪烁)。
  7. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

本平台不支持USB接口连接。

请参阅LabQuest或Logger的数据共享说明箴3(计算机)。

选择您正在使用的软件和接口类型。

图形分析和图形分析专业

在开始之前，您需要下载并安装图形分析。为了连接到传感器，必须打开“位置权限”。

支持蓝牙接口

LabQuest流

连接指令

  1. 确保您的LabQuest Stream已充电或连接到交流电源。
  2. 将传感器连接到LabQuest Stream。
  3. 打开您的LabQuest流按一次电源按钮。
    • Power LED会发出绿色的光，蓝牙LED会发出蓝色的光。
  4. 启动图形分析。
  5. 点击或利用从新实验列表中
  6. 点击或利用．
  7. 从发现设备列表中选择您的设备。
    • LabQuest Stream的序列号，显示在背面的标签上，是设备的名称。
    • 连接时，LabQuest流上的蓝牙LED会发出蓝色的光(不再闪烁)。
  8. 点击或利用．
  9. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

本平台不支持USB接口连接。

请参阅LabQuest或Logger的数据共享说明箴3(计算机)。

图形化分析吉瓦

在开始之前，您需要下载并安装图形分析GW。

支持蓝牙接口

去无线连接
LabQuest流

连接指令

  1. 确保您的蓝牙接口已充电或连接到交流电源。
  2. 将传感器连接到接口。
  3. 按一次电源按钮打开你的界面。
    • 无线连接:LED会闪烁红色。
    • LabQuest流:Power LED会发出绿色的光，蓝牙LED会发出蓝色的光。
  4. 发射图形分析GW。
  5. 点击或利用以显示选择源对话框。
  6. 选择适当的源选项，然后从发现的设备列表中选择您的设备。
    • 去无线连接
      • 来源选项:无线设备
      • Go Wireless Link的名称是用户可配置的．
      • 连接时，Go Wireless Link上的LED会闪烁绿色。
    • LabQuest流
      • 来源选项:LabQuest流
      • LabQuest Stream的序列号，显示在背面的标签上，是设备的名称。
      • 连接时，蓝牙LED会发出蓝光(不再闪烁)。
  7. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

本平台不支持USB接口连接。

请参阅LabQuest或Logger的数据共享说明箴3(计算机)。

在你开始之前，确保你运行的是最新版本的LabQuest应用程序。

更新你的LabQuest 2
更新你的LabQuest 3

LabQuest应用

  1. 确保你的LabQuest充电或连接到交流电源。
  2. 打开LabQuest并选择新从“文件”菜单。
  3. 将传感器连接到LabQuest。
  4. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

支持USB接口

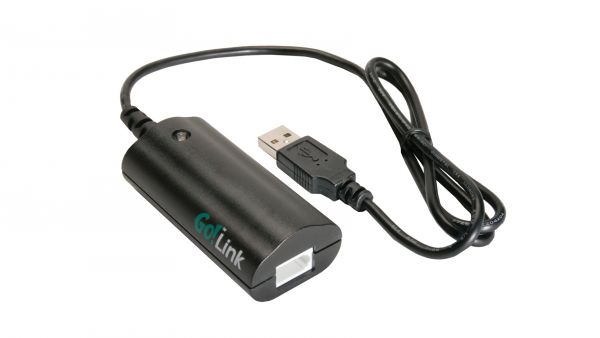

去联系

连接指令

  1. 确保你的LabQuest充电或连接到交流电源。
  2. 打开LabQuest并从文件菜单中选择新建。
  3. 将传感器连接到Go!Link。
  4. 连接走!链接to the USB port on the LabQuest.
  5. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

支持蓝牙接口

去无线连接

连接指令

  1. 确保你的Go无线连接已充电或连接到交流电源。
  2. 按一次电源按钮，打开你的Go无线连接。
    • Go Wireless Link上的LED会闪烁红色。
  3. 确保你的LabQuest充电或连接到交流电源。
  4. 打开LabQuest并选择新从“文件”菜单。
  5. 选择无线设备安装>去无线…从传感器菜单。
  6. 从发现的设备列表中选择您的Go Wireless Link并轻按好吧．
    • 无线连接上的LED现在会闪绿色。
  7. 应用程序将识别传感器，并加载默认的数据收集设置。现在你可以继续你的实验了。

数据共享可以让你在LabQuest 2或LabQuest 3上收集的数据流到多个正在运行的设备上图形化分析或图形化分析专业．你的LabQuest必须与你的设备在同一个Wi-Fi网络上。

  1. 按照上面的选项将传感器连接到你的LabQuest。
  2. 实现数据共享LabQuest。
  3. 在您希望与之共享数据的设备上启动图形分析。
  4. 点击或利用
  5. 从已发现的数据共享源列表中选择你的LabQuest。
    • 如果您的图形分析版本解锁了图形分析专业版的功能，选择本地数据共享选项来查看发现的设备。
    • 如果你的LabQuest没有显示在列表中，点击或点击，输入LabQuest的IP地址。
  6. 该应用程序将连接到LabQuest。现在你可以继续你的实验了。
